400M干线放大器TT-400
|
产品描述
|
干线放大器简称干放，采用双端口全双工设计，内置电源，安装方便，可靠性高，数字与模拟系统兼容。主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗，提高移动通信服务品质，扩大覆盖范围。
|
产品特点
|
- 上下行增益调整采用先进的数字控制衰减器，精度高，可根据不同环境设置合适增益。
- 5W、10W、20W等多种功率等级
- 高线性功放，有效抑制互调和杂散
- 多项冗余设计，可靠性高
- 钣金机箱，高端大气，外观优美，安装方便
|
典型应用
|
- 公路隧道、市政隧道、铁路隧道、地铁等的无线对讲信号覆盖。
- 车站、机场、展馆、体育场馆等的无线对讲信号覆盖。
- 港口、码头、石油、化工等的无线对讲信号弱场覆盖。
- 铁路沿线、火车站等的无线对讲信号弱场覆盖。
|

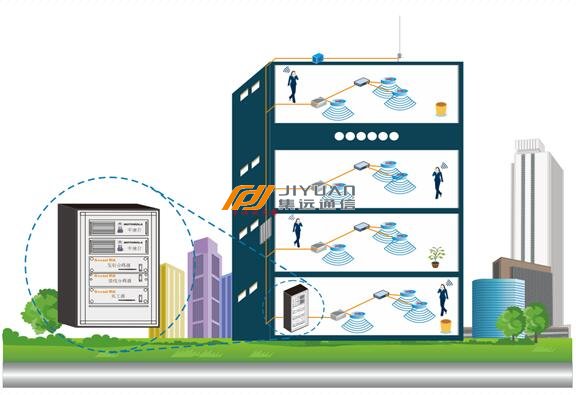

应用示图
|
|
技术参数
|
| 项目 | 技术规格 | |
| 频率范围 | 上行 | 下行 |
| 400-405MHz | 410-415MHz | |
| 410-415MHz | 420-425MHz | |
| 450-455MHz | 460-465MHz | |
| 带宽 | 2MHz/5MHz | |
| 射频输出功率 | 5dBm±1dB | 37/40/43dBm±1dB |
| 最大增益 | 27dB/27dB/30dB±2dB | 30dB/30dB/33dB±2dB |
| 自动电平控制ALC控制范围 | ≥20dB | |
| 增益调节范围及步进 | 0-30dB，1dB Step | |
| 噪声系数 | ≤5dB | |
| 系统时延 | ≤5us | |
| 带内波动 | ≤3dB | |
| 三阶互调 | ≤-36dBc | |
| 杂散发射 | ≤-36dBm/100KHz@9KHz～1GHz | |
| ≤-30dBm/1MHz@1GHz～12.75GHz | ||
| 驻波比 | ≤1.5 | |
| 射频接口 | 50Ω N-Female | |
| 电源 | AC 220V 50/60Hz | |
| 重量 | ≤10Kg | |
| 尺寸 | 480*360*175mm | |
| 工作温度 | -25～55℃ | |
| 本地调试 | LCD 显示、手动按键、RS232接口 | |
